Capturas de pantalla - diagramas electricos
Todos los dibujos de abajo se hicieron en ProfiCAD: desde instalaciones domésticas y circuitos de control hasta planos de planta y croquis mecánicos. Cada pie de imagen enlaza con la parte del manual que explica cómo se hace, para que pueda juzgar si ProfiCAD encaja en sus proyectos antes de instalar nada.
Circuitos de motores cableados a través de regletas de bornes; la lista de terminales mantiene cada conexión a la vista.
No solo esquemas: los planos de edificios utilizan las mismas herramientas de dibujo a escala.

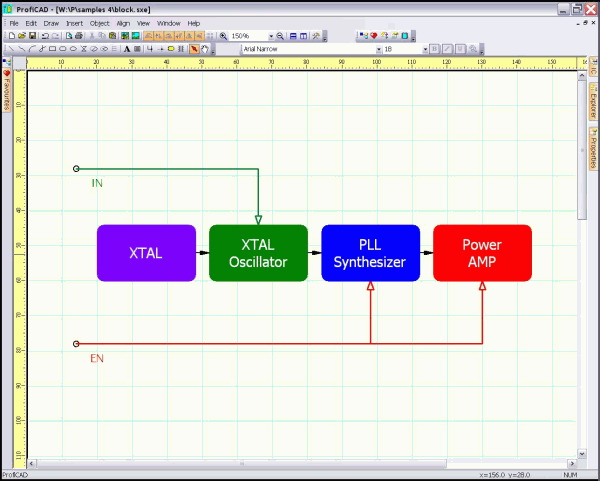

Diagramas de bloques para una visión general del sistema: formas gráficas, conectores y textos incluidos.

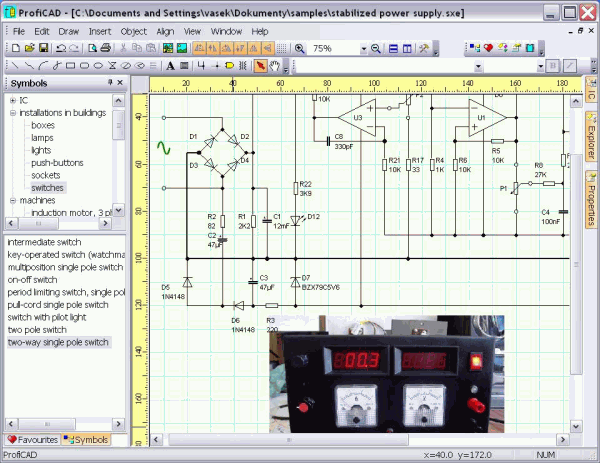

Un esquema electrónico: circuitos integrados y componentes estándar incluidos.

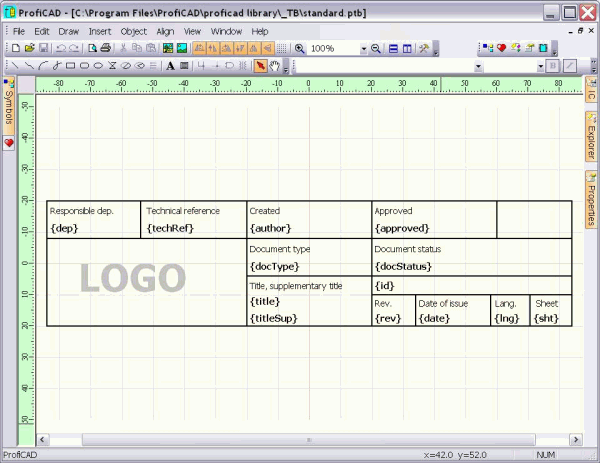

El bloque de títulos según ISO 7200 se puede adaptar, o sustituir por su propio diseño en el editor de bloques de títulos.
Los diagramas de proceso funcionan igual que los eléctricos: incluye símbolos de neumática e hidráulica.
La disposición de un cuadro de distribución combinando símbolos, tablas y textos en una página.
Documentación de sistemas fotovoltaicos: hay una guía específica para dibujos solares.
Estos y otros dibujos de muestra se incluyen con el programa.
Se encuentran en el panel Documentos.
