Ajuste del medio de trabajo

En el menú Visualizar se inician las órdenes

Cuadrícula

Permite desconectar y conectar la visualización de la rejilla auxiliar.

Color de fondo

Ajusta un color de fondo de la superficie de trabajo

Números de salidas

Permite desconectar y conectar la visualización de los números de salida. Se utiliza para controlar los netlistos generadas.

...otros detalles sobre el netlist


otras informaciones sobre el medio de trabajo:

Escala

La barra de herramientas principal contiene la lista con valores para ajustar la escala de la superficie de trabajo (zoom).

Unidades

Unidades utilizadas en el programa - ajuste del espesor de líneas, posición de etiquetas son los décimos de milímetro.



Ajuste y superficie de trabajo

El ajuste facilita la inserción de símbolos de forma simétrica y permite interconectarlos por medio de conexiones.

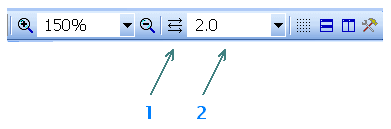

setting raster on the toolbar

El ajuste del documento actual puede ajustarse en la barra de herramientas principal (2).

La función denominada "ajuste automático" puede activarse mediante el botón (1). En este modo, el valor de lo se calculará automáticamente a partir del zoom actual.



Limpiar dibujo

Limpiar el dibujo (menú Archivo – Limpiar) elimina del dibujo los objetos que ya no se utilizan (símbolos, imágenes y bloques de título). Esto reducirá el tamaño de archivo del dibujo. Se recomienda ejecutar esta función de vez en cuando, especialmente para dibujos grandes.
