Símbolos y Favoritos

Panel de Símbolos

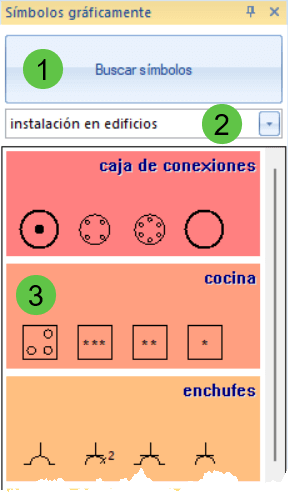

Panel de símbolos

El panel "Símbolos" se utiliza para insertar símbolos en el esquema. El panel Símbolos contiene:

  1. un botón para la búsqueda rápida de símbolos por nombre
  2. una lista de los grupos principales de símbolos
  3. una lista de subgrupos del grupo principal de símbolos

Cómo insertar un símbolo:

  • Después de hacer clic en un subgrupo de símbolos, se mostrará la paleta de símbolos para ese subgrupo.
  • En la parte superior de esta paleta, hay un control deslizante que le permite cambiar el tamaño de las vistas previas de los símbolos.
  • Haga clic en el símbolo deseado. La paleta de símbolos desaparecerá, permitiéndole colocar el símbolo con precisión en el dibujo.
  • Si presiona el botón derecho del ratón, el símbolo girará 90°.
  • Finalice la inserción del símbolo con la tecla Esc.

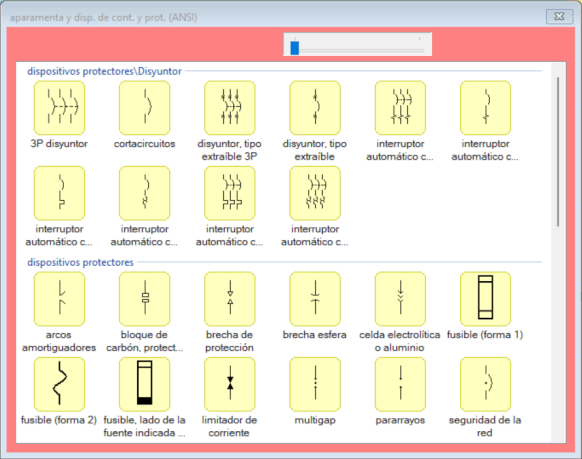

Paleta de símbolos
Paleta de Símbolos

Panel de Favoritos

El panel de Favoritos se utiliza para insertar símbolos de circuitos de uso frecuente en los esquemas.

Panel de Favoritos

Cómo añadir un símbolo al panel de Favoritos:

En la paleta de símbolos gráficos o en la ventana de diálogo "Búsqueda de símbolos", haga clic en un símbolo y seleccione la opción de menú Añadir a Favoritos.

Cómo eliminar un símbolo del panel de Favoritos:

Haga clic en el símbolo y presione la tecla Supr de su teclado.
