Inserción de imágenes

Puede insertar imágenes (por ejemplo, fotografías) en su documento. Los formatos admitidos son BMP, JPG, PNG, GIF y WMF.

Tiene varias formas de insertar una imagen:

  1. Seleccione una imagen en el explorador de Windows, presione Ctrl + C y luego Ctrl + V en el dibujo de ProfiCAD.
  2. Arrastre una imagen directamente desde el explorador de Windows al dibujo de ProfiCAD.

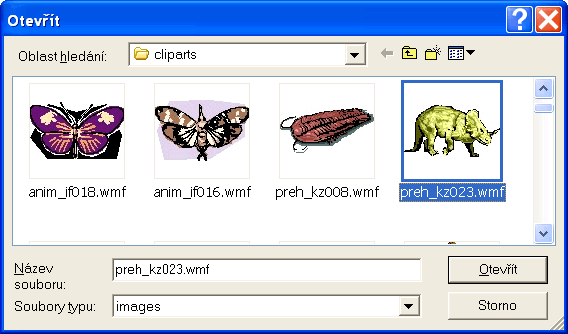

  3. Vaya a Insertar - Imagen en el menú. Aparecerá un diálogo donde puede elegir la imagen que desea insertar.
  4. Pegue una imagen desde el portapapeles
inserción de imágenes

⚠️ Antes de insertar una imagen, es buena idea optimizarla en un editor gráfico para que no aumente innecesariamente el tamaño del documento.



Pegar imágenes desde el portapapeles

Esta es la forma más rápida de capturar una imagen de otra fuente, como un catálogo en PDF, y colocarla en su dibujo.

  1. En el documento PDF, amplíe el zoom al máximo para obtener la mejor calidad posible. Use el comando acercar zoom o gire la rueda del ratón mientras mantiene pulsada la tecla Ctrl.
  2. Haga una captura de pantalla. En Windows 10 y posteriores, pulse Win + Mayúsculas + S. En versiones anteriores, pulse PrtScn.
  3. Vuelva a ProfiCAD y pulse Ctrl + V.


Cambiar el tamaño de una imagen

Seleccione la imagen y arrastre uno de sus tiradores de esquina. El tamaño cambia de forma simétrica — el centro de la imagen permanece en el mismo lugar.

Si mantiene pulsada la tecla Alt mientras arrastra, el cambio no es simétrico — la esquina opuesta queda anclada, de modo que la imagen crece o se reduce hacia la esquina que está arrastrando.



Límites de tamaño de las imágenes

Tamaño máximo de una imagen: 10 MB. Los archivos más grandes se rechazan. La solución es reducir la resolución de la imagen o guardarla en un formato más eficiente (por ejemplo, PNG o JPG en lugar de BMP).

Advertencia a partir de 5 MB. Las imágenes de más de 5 MB se pueden insertar, pero el programa muestra primero una advertencia — las imágenes grandes pueden ralentizar el trabajo con el documento. Puede continuar o cancelar.

Protección contra imágenes extremadamente grandes. Incluso un archivo pequeño (por ejemplo, un JPG comprimido) puede ocupar una enorme cantidad de memoria al abrirse, si su resolución es muy alta. Estas imágenes también se rechazan — reduzca la resolución e inténtelo de nuevo.

Límite total por documento: 100 MB. La suma de todas las imágenes de un documento no debe superar los 100 MB. Al superarlo, el programa muestra una advertencia y recomienda eliminar las imágenes no utilizadas.

💡 Consejo: Si una imagen es demasiado grande, reduzca su resolución en cualquier editor gráfico (incluso Paint sirve). Para esquemas y dibujos, una resolución de hasta 1920 × 1080 píxeles suele ser más que suficiente.
